电机振动给料机分料装置技术设计及优势
技术领域：
本技术涉及电机振动给料机部件，具体涉及一种使电机振动给料机在使用过程中能够实现将混合物矿料分成两种不同级别并按先后秩序给料的一种装置。尤其适用于水工建筑行业砂石备料工程。
背景技术：
振动给料机是矿山开发、基础设施建设的基础通用机电装备，用于把块状、颗料状及粉状物料从贮料仓或漏斗均匀连续或定量地给到受料装置中去，被广泛运用于矿山、建材、化工、交通、能源、水利等领域。电机振动给料机机架是给料机用以完成给料过程的重要工作部件，每台电机振动给料都要配置一组适合其工作要求的机架。目前电机振动给料机架的底部都是平板式结构形式，这种机架的结构形式不足之处在于不能对所给矿料进行分级并按先后秩序给料。主要表现在对大粒径混合物料卸料时，由于所给矿料直接给落入受料设备胶带机上，容易损坏胶带机的部件胶带及托辊，以致于降低胶带机的部件胶带及托辊的寿命。
实用内容:
本技术的要解决的技术问题是提供新型的电机振动给料机分料装置，它在使用过程中能够实现将混合物矿料分成两种不同级别并按先后秩序给料。本实用新型的目的是这样实现的电机振动给料机分料装置，包括机架，机架上分布有栅格，栅格通过防松螺栓与机架连接。所述的栅格是箅条式栅格。本实用新型提供的电机振动给料机分料装置，通过设置栅格的结构，不需另设动力就能实现对混合物矿料分成两种不同级别并按先后秩序给料，它能保护胶带及托辊不遭受大块矿料的冲击损害，延长胶带机的使用寿命，节省胶带机的维修与操作成本，提高整个输送系统设备的生产率，具有较高的推广使用价值。电机振动给料机采用本实用新型提供的分料装置与平板式机架结构相比，胶带机的使用寿命延长三至五倍，减少了胶带机设备部件的购置费用，提高整个输送系统设备的生产率，具有成本低、使用方便、环保的特点。
以下结合附图和实施例作进一步说明。

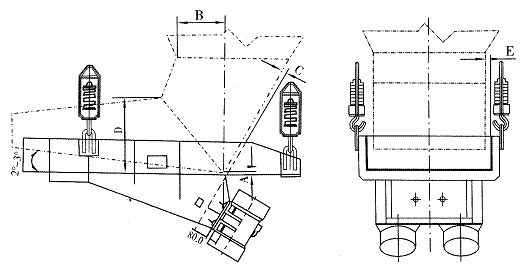

图1是本实用新型的结构示意图。图2是本实用新型的使用实例示意图。图3是图2的A — A剖视图。
具体实施方式:
本技术的结构如图所示，电机振动给料机分料装置，包括机架1，机架1上分布有栅格2，栅格2通过防松螺栓3与机架1连接。所述的栅格2是箅条式栅格。 本实用新型的工作原理如图2和图3所示栅格2通过防松螺栓3与机架1连接， 电机振动给料机加装本装置后，栅格2可以按先后秩序先将小料径混合物矿料先给予受料胶带机7，然后再将大料径混合物矿料5给予受料胶带机7。先给予的小料径混合物矿料依靠受料胶带机7的运行速度，首先在运行的胶带6上形成了保护胶带机的料垫层4，然后给予的大粒径混合物矿料5落在料垫层4上，防止了大粒径矿粒5直接给予受料胶带机7的胶带6上，避免了大粒径矿料5对受料胶带机7的部件胶带6及托辊的损害。
技术要求:
1.电机振动给料机分料装置，包括机架(1)其特征在于机架(1)上分布有栅格 (2)，栅格(2)通过防松螺栓(3)与机架(1)连接。
2.根据权利要求1所述的电机振动给料机分料装置，其特征在于所述的栅格(2)是箅条式栅格。
技术摘要:
一种电机振动给料机分料装置，包括机架，机架上分布有栅格，栅格通过防松螺栓与机架连接。所述的栅格是箅条式栅格。本技术提供的电机振动给料机分料装置，通过设设置栅格的结构，不需另设动力就能实现对混合物矿料分成两种不同级别并按先后秩序给料，它能保护胶带及托辊不遭受大块矿料的冲击损害，延长胶带机的使用寿命，节省胶带机的维修与操作成本，提高整个输送系统设备的生产率，具有较高的推广使用价值。
