一种电磁振动给料机悬挂装置制造技术简介
【技术领域】
本实用新型涉及一种给料机的悬挂装置，具体涉及一种电磁振动给料机悬挂装置。
【技术摘要】
本实用新型公开了一种电磁振动给料机悬挂装置，包括多个与振动给料机固定连接的连接环和多个与连接环对应的弹簧挂钩，弹簧挂钩包括挂钩本体和缓冲弹簧，其特征在于，连接环和弹簧挂钩之间用钢丝绳连接。本实用新型提供的振动给料机悬挂装置能减少弹簧挂钩与连接环直接连接时导致的机械磨损情况，连接可靠，避免频繁的更换挂钩与连接环，节约生产成本；同时，该悬挂装置加工制作简单，便于更换。
【背景技术】
电磁振动给料机是一种新型给料设备，用于把块状、颗粒状、粉状物料从贮料仓或漏斗中定量、均匀、连续地给到受料装置中去。其结构简单，操作方便，不需润化，耗电量小，可以均匀地调节给矿量，因此电磁振动给料机广泛地应用在水泥、矿山、冶金、煤炭、化工、陶瓷、粮食，电力等工矿企业中。根据安装方式，可将电磁振动给料机分为悬挂式和台式两种。悬挂式电磁振动给料机通常采用挂钩与给料机槽体上的连接环连接，由于工作时槽体以每分钟千次的频率做往复振动，该种悬挂方式会导致挂钩与连接环磨损严重，容易发生断裂，挂钩与连接环需要频繁更换。
【实用内容】
本实用新型的目的就是针对上述已有技术存在的不足，提供一种能有效减少悬挂式电磁振动给料机弹簧挂钩与连接环磨损的悬挂装置，确保安全生产，降低生产成本。
上述目的是通过下述方案实现的。
一种电磁振动给料机悬挂装置，包括多个与振动给料机固定连接的连接环和多个与连接环对应的弹簧挂钩，所述弹簧挂钩包括挂钩本体和与挂钩连接的缓冲弹簧，其特征在于，所述连接环和弹簧挂钩之间用钢丝绳连接。
根据上述的给料机的悬挂装置，其特征在于，所述钢丝绳为镀锌钢丝绳。
本实用新型的有益效果:
本实用新型提供的电磁振动给料机悬挂装置能减少挂钩与连接环直接连接时导致的机械磨损情况，连接可靠，避免频繁的更换挂钩与连接环，节约生产成本；同时，该悬挂装置加工制作简单，便于更换。
【附图说明】
图1为本实用新型的振动给料机结构示意图。
【具体实施方式】

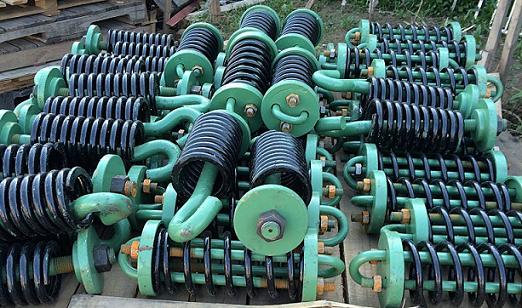

如图1所示，本实用新型的电磁振动给料机悬挂装置，包括多个与振动给料机槽体I固定连接的连接环2和多个与连接环2对应的弹簧挂钩3，其中弹簧挂钩3包括挂钩本体和缓冲弹簧4。连接环2和弹簧挂钩3之间用钢丝绳5连接。
钢丝绳5采用钢丝绳卡6固定，形成的绳套用于与连接环和弹簧挂钩连接。
钢丝绳卡6可以为多个。
本实用新型的给料机的悬挂装置在工作时，连接环2随槽体I做高频率的往复运动，连接环2通过钢丝绳5带动弹簧挂钩3发生位移，避免连接环2直接带动弹簧挂钩3发生位移时，二者直接接触造成的机械磨损。随后该位移转换成缓冲弹簧4的势能。
钢丝绳5为镀锌钢丝绳，耐腐蚀，降低钢丝绳在潮湿空气中的腐蚀速率。
【技术要求】
1.一种电磁振动给料机悬挂装置，包括多个与振动给料机固定连接的连接环和多个与连接环对应的弹簧挂钩，所述弹簧挂钩包括挂钩本体和缓冲弹簧，其特征在于，所述连接环和弹簧挂钩之间用钢丝绳连接。
2.根据权利要求1所述的电磁振动给料机悬挂装置，其特征在于，所述钢丝绳为镀锌钢丝绳。
